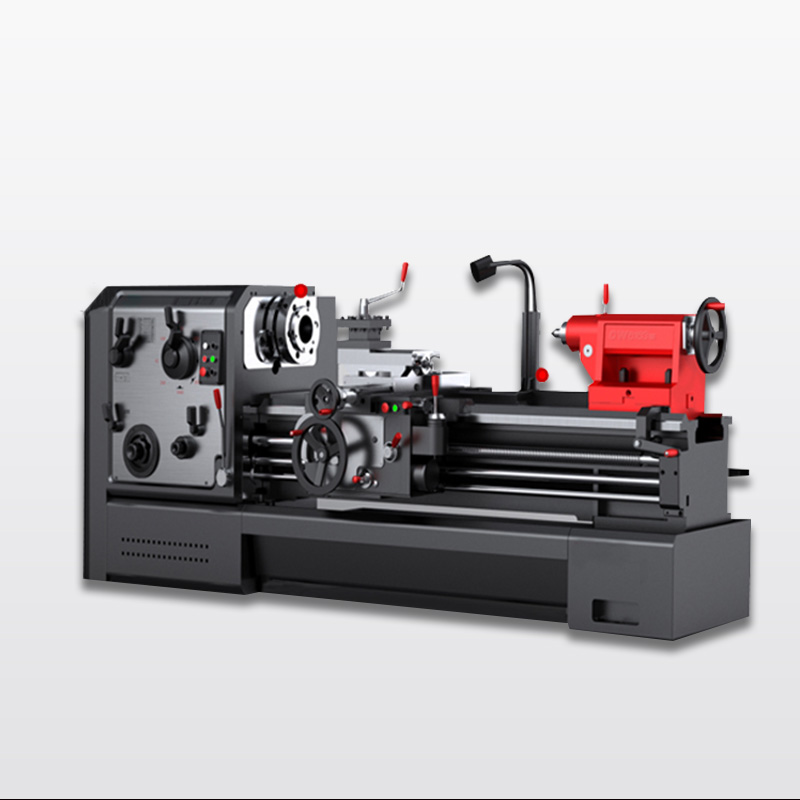

CW6180普通车床

CW6180普通车床

0.00
0.00

商品描述


CW系列床身采用大宽度侧壁双筋板、内筋板采用箱形和斜筋组合结构，整体刚度比单壁门形筋结构提高三分之一。


技术参数：

项目单位CW6180Q
CW6280Q
床身上回转直径mm800
刀架上回转直径mm520
工件长度mm750,1500,2000,
3000-15000
CW(93/80Q)
系列无750规格
马鞍槽内回转直径/有效宽度mm970/300
主轴通孔直径和轴头型式mmφ104；D11(B系列） φ130；D11(C系列）
主轴通孔前端锥体和顶尖锥度mmφ120(B系列） φ140(C系列）莫氏5号
主轴转速级数和范围r/min18种6-800
(B系列）
18种8.5-800
(C系列）
纵进给量级数和范围mm/r64种0.06-24.3
范围1：1mm/r0.1-1.52
范围16：1mm/r1.6-24.3
用交换齿轮微量进给范围mm/r0.05-0.76
横向进给量与纵进给量的比率

床鞍快移速度mm/min4000
机床丝杠螺距mm12(公制）1/2"（英制）
公制螺纹种数、范围mm50种 1-240
（另有14种非标螺纹）
英制螺纹种数、范围
26种 14-1 t.p.i
模数螺纹种数、范围mm53种 0.5-120
径节螺纹种数、范围
24种 28-1 DP
下刀架横向行程mm450
上刀架行程mm200
尾座套筒行程mm250
尾座套筒锥度
莫氏5号
床身导轨宽度及淬火硬度mm550RC52
主电机功率kW11
快速电机功率kW1.1
冷却泵电机功率w90
机床宽度×高度/包装宽度×高度mm1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列）
750mm
1500mm3700/
2000mm
3000mm5250/
4000mm6120/
5000mm7200/
750mm
1500mm4300/
2000mm
3000mm5300/
4000mm6400/
5000mm7400/
床身宽度mm550
承重kg2000


沈阳中捷数控机床销售有限公司拥有多年丰富经验，品质过硬的技术，主营Z系列摇臂钻床、普通车床、数控车床。型号齐全，支持定制，质量有保障。
